一、系統概述

　　全高閘、擺閘、翼閘是人行通道的現代化控制設備，用于人員出、入口需要進行控制的地方，如智能小區、飯堂、賓館、博物館、體育館、俱樂部、地鐵、車站、碼頭等場所。全高閘、擺閘、翼閘的使用可以使人流井然有序。

　　全高閘、擺閘、翼閘與智能卡、指紋、條碼、人臉識別等身份識別系統設備結合使用，便構成智能門禁通道控制系統;它與計算機、門禁、考勤、收費管理、門票系統等軟件結合使用，便構成智能通道閘綜合管理系統，可以實現門禁、考勤、消費、售票、限流等功能。

　　系統運行環境

　　安裝環境為大型現代化智能小區，要求針對小區大門處的進出人員進行管理，同時方便

　　手推車人員的進出控制。

　　要求小區人員進出必須人臉識別，經系統自動驗證后方可進出，系統可自動記錄人員進出資料及時間，方便統計查詢。

　　設計思路

　　根據現場的要求，結合本公司多年的智能小區系統設計經驗，設計采用智能通道閘結合

　　人臉識別，實現人員進出人臉識別通行。

　　計劃在小區大門處出入口各設一臺智能擺閘1臺，雙向進出控制，即美觀豪華又起到人

　　員進出控制的功能。系統配合人臉識別身份驗證設備，該設備安裝在閘機上面，并與管理電腦聯網，系統可對進出人員進行24小時監控管理，并方便將來的維和護擴展。

　　二、需求分析

　　(一)、人臉識別技術需求分析

　　隨著社會經濟的高速發展，居住環境的舒適性和安全性已經成為人們居住首選。而門禁系統在安全的居住環境中起到的重要作用得到越來越多的重視。目前國內的門禁系統以卡類設備、指紋設備或密碼設置為主。這些識別方式都要求人員近距離操作，當使用者雙手被占用時則顯得極不方便，同時也帶來卡片或密碼丟失、遺忘，復制以及被盜用的隱患和成本高的問題。而指紋識別，被網上叫座的指紋套破解了“密碼”，更加讓人覺得恐慌不安。如何使小區的門禁系統真正實現安全性、智能性、便捷性，成為所有公民最期待的事，而此時人臉識別門禁系統的問世，真正解決了住戶進、出及來訪客人的管理，同時也對小區、樓宇防盜形成有效的高安全管理。

　　(二)、人臉識別技術優勢分析

　　人臉識別是基于人的臉部特征信息進行身份識別的一種生物識別技術，它的唯一性和不易被復制的良好特性為身份鑒別提供了必要的前提。而人臉識別門禁系統就是把人臉識別技術和門禁系統相結合，通過對人臉的識別作為門禁開啟的鑰匙。它不僅免去了忘帶鑰匙或卡的煩惱，同時因為人臉識別門禁系統無需任何介質開門，而節省了不少成本，如人員變動不需要更換門鎖、鑰匙、IC卡等，只需要重新對人臉進行注冊即可;

　　在小區門禁通道閘機應用中，人臉識別門禁系統由于操作簡單、安全、便捷、智能，且無論室內還是室外均可使用的特性，一直比“認卡不認人”的IC卡更具優勢 。近幾年人臉識別技術已在公安、海關、金融、軍隊、機場、企業等領域得到了廣泛的應用。有專家進一步指出，人臉識別的全面應用時代已經到來，他將成為一種方便人們日常生活的重要技術。

　　將人臉識別技術廣泛應用于門禁系統的身份識別系統中，將大大提高門禁系統運行的安全性和可靠性，最大程度上降低通過身份冒充而進入某種場所進行不法犯罪活動的可能性，極大減少了門禁安全系統中現存及潛在的技術漏洞、隱患和風險。

　　(三)、人臉識別主要特性

　　1、唯一性

　　每個人都有一張臉，且無法被復制，仿冒，因此安全性更高。

　　2、自然性好

　　人臉識別技術同人類(甚至其它生物)進行個體識別時所利用的生物特征相同，其他生物特征如指紋、虹膜不具備這個特征。

　　3、簡單方便

　　無需攜帶卡,識別速度快，操作簡單便捷，避免了丟失、忘帶識別卡帶來的煩惱。

　　4、非接觸性

　　無需接觸設備，不用擔心病毒的接觸性傳染,既衛生，又安全。

　　5、識別速度快、精度高

　　由于計算機技術的發展，在固定樣本庫對比下，人臉識別速度已經可以提升至0.25秒/人次，且不同角度、佩戴眼鏡、化妝等改變面貌的行為也可以通過調整人臉識別的算法來修正比對數據。

　　6、人臉識別已成為大數據時代重要數據源

　　通過大量區域內人臉識別、比對，利用大數據分析、挖掘等技術，可以完全掌握特定對象的行為軌跡或特定人群的活動范圍，過程中不需要人工干預，完全交由云計算、大數據系統來處理。

　　技術的發展和成熟，使得人臉識別成為了人工智能時代最熱門的技術門類和方向，推動各行各業應用人臉識別技術，用機器替代人工，極大程度改善和推動社會化行為中的效率和安全性。 因此如果將人臉識別技術廣泛應用于門禁系統的身份識別系統中，將大大提高門禁系統運行的安全性和可靠性，最大程度上降低通過身份冒充而進入某種場所進行不法犯罪活動的可能性，極大減少了門禁安全系統中現存及潛在的技術漏洞、隱患和風險。

　　7、人臉識別門禁應用的優勢 

　　采用人臉識別門禁，相較于其他識別方式，具有以下幾點優勢：

　　1. 無需接觸識別設備 

　　2. 自然步態及速度 

　　3. 解放雙手 

　　4.無需特意配合 

　　5.丟失、忘帶識別卡的情況不再發生 

　　最新的人臉識別門禁可采用3D防偽、近紅外活體檢測技術，從而實現驗證的安全性，杜絕了偽造、假冒、蓄意欺騙驗證等安全漏洞

　　三、硬件產品介紹

　　(一)人臉識別

　　TR507是一款高性能嵌入式人臉識別終端，分為閘機安裝和壁掛按安裝，終端集成脫機人臉識別、身份核驗、現場人臉采集、黑名單預警、人過留影、活體檢測等功能為一體，采用寬動態高清人臉識別攝像頭，完全適應強光逆光弱光等苛刻環境，具有識別速度快、準確率高、名單庫容量大等特點。可搭配人臉工地實名制管理系統、人臉門禁考勤管理系統、訪客管理系統等應用管理系統使用，完美適用于社區、校園、景區、酒店、商場、企業辦公寫字樓、公共服務場所、建筑工地等需要進行身份識別和門禁通行控制的復雜應用場景

　　TR507外觀大氣、做工精致、多元化設計，強大的管理功能，融合脫機動態人臉識別技術，產品防護等級達IP55，可自適應多種場景，設備和記錄通過云端管理，有效降低部署和管理成本。

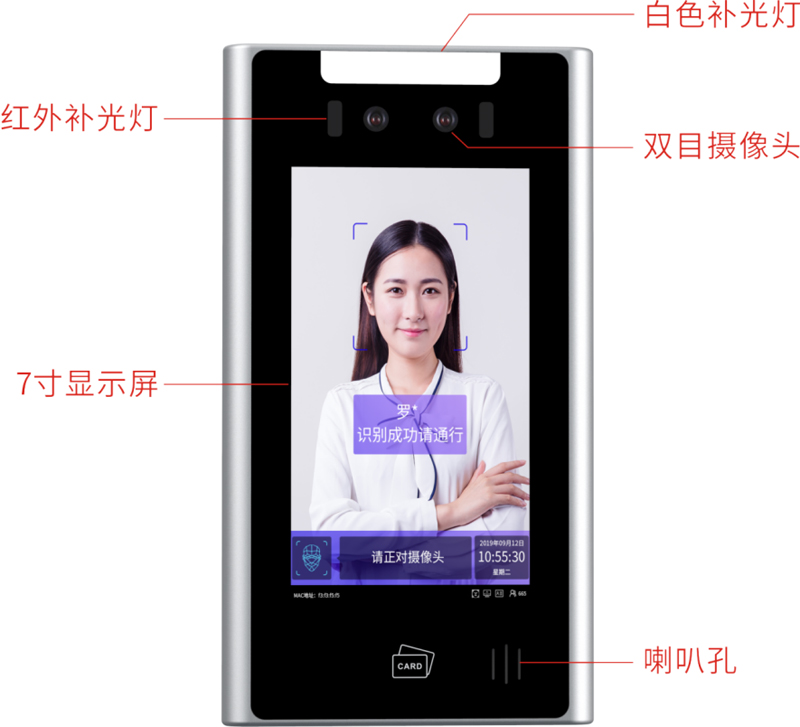

　　1、產品圖示

　　2 產品寫真

　　3、產品特性

　　●采用脫機人臉識別技術，可識別黃白黑等多個人種

　　●支持人臉識別白名單通行、黑名單預警、人過留影等功能

　　●支持外接身份證讀卡器，實現人證比對功能

　　●支持活體檢測 ，防止照片攻擊

　　●自助人臉采集和批量導入名單，名單管理更加省力省時

　　●自定義語音，實現個性化語音播報

　　●支持圖片和視頻廣告播放

　　●高達100000條數據(循環寫入)

　　●支持管理端的遠程升級和U盤升級

　　●接口開放，支持二次開發對接

　　●支持選配IC/ID讀卡，實現人卡比對功能

　　●支持選配WIFI功能

　　4、規格參數

　　*產品技術規格如有變更，恕不另行通知

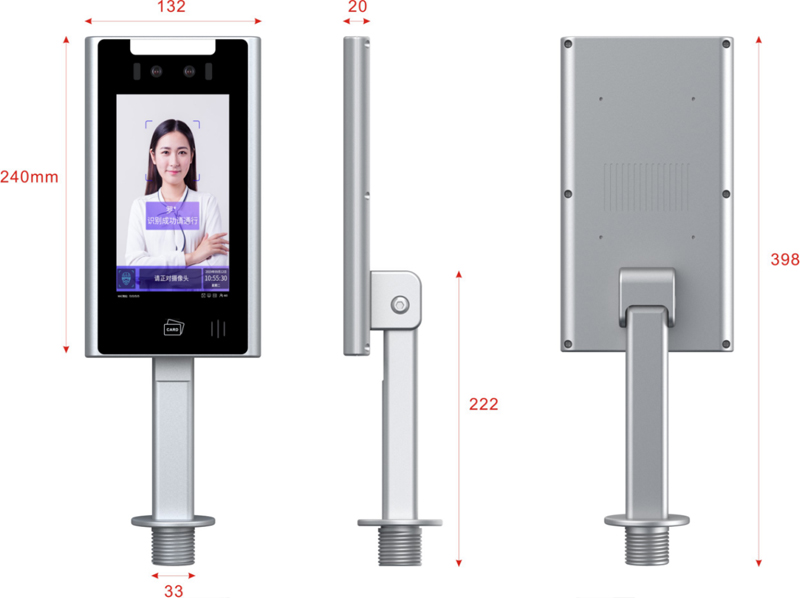

　　5、外形尺寸

　　(二)通道閘產品介紹

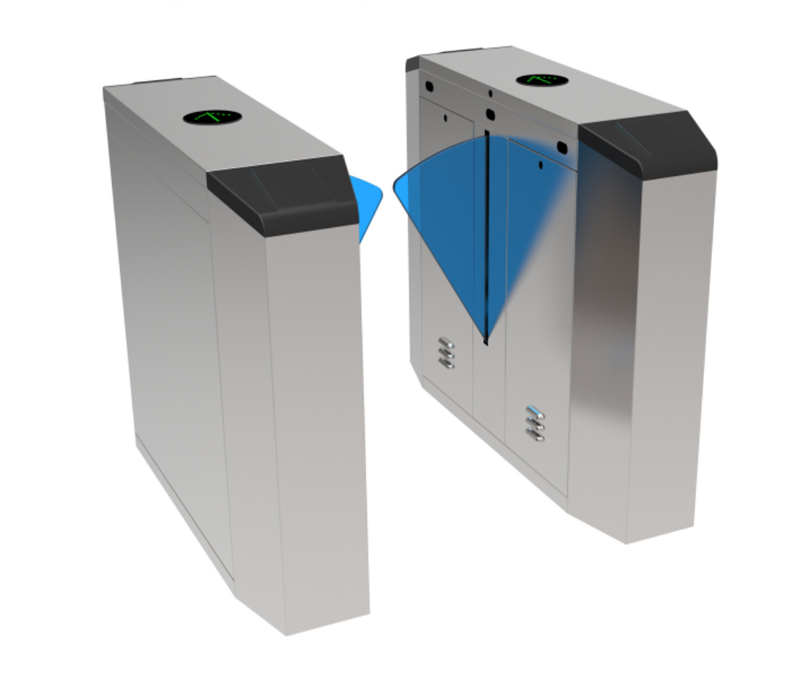

　　1、翼閘

　　◆基本參數

　　1. 外形尺寸：長*寬*高：1200 mm *280mm *960 mm

　　2.箱體材質：1.0mm 厚 SUS304

　　3.設備重量：約 45Kg

　　4.門板材料：12mm 厚PC 擋板

　　5.通道寬： ≤550mm

　　6. 環境溫度： -20 度~70 度

　　7. 工作環境：室內室外(室外加裝雨棚)

　　8. 立柱膠殼：70*60*15mm≤讀卡器允許尺寸≤120*80*23mm(長*寬*高)

　　◆ 技術參數

　　1. 輸入電壓：100V~240V

　　2.驅動電壓：24V

　　3.設備功率：30W

　　4.響應時間：0.2S

　　5.通行速度：常開 50 人/分;常閉 35 人/分

　　6.通訊接口：RS485

　　7.通訊距離：小于 1200m

　　8.開閘信號輸入： 干接點

　　9.開關門時間：小于 1S

　　◆功能及特點

　　1.具有故障自檢和報警提示功能，方便用戶維護及使用;

　　2.可設置雙向刷卡，進刷卡出感應開門等多種通行模式;

　　3.防沖功能，在沒有接收到開閘信號時，閘門自動鎖死;

　　4.非法闖入、尾隨聲光報警;

　　5.紅外防夾功能，在閘門復位的過程中紅外檢測到人在通道中，閘門會自動回到打開狀態;

　　6.具有自動復位功能，開閘后，在規定的時間內未通行時，系統將自動取消用戶的此次通行的權限，復位時間為 5S～25S 可調(默認時間為 5S);

　　7.統一標準的外接端口，可與多種門禁設備連接，并可通過管理計算機實現遠程控制與管理;

　　8.斷電后通道自動常開(符合消防要求)，上電自動閉合;

　　9.整個系統運行平穩、噪音小;

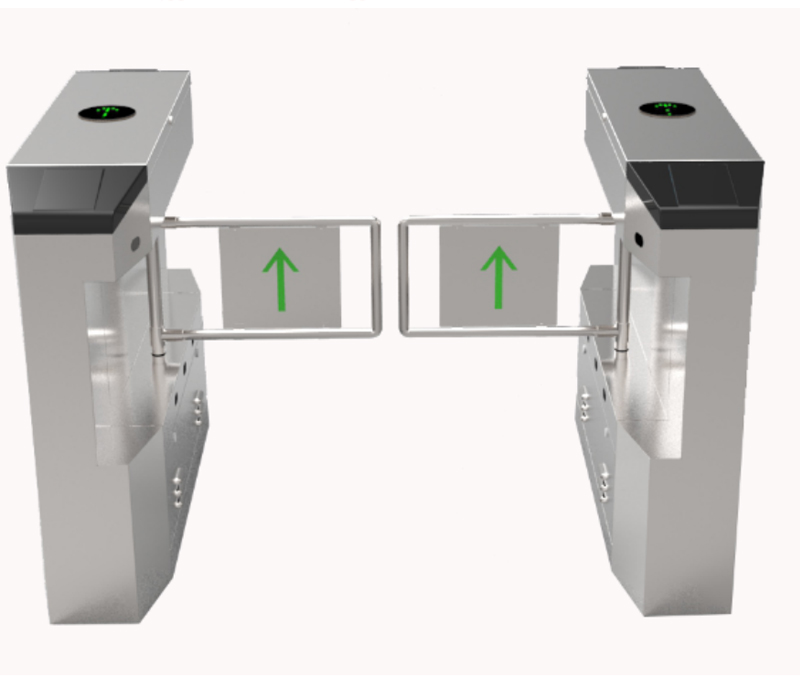

　　2、擺閘

　　◆基本參數

　　1. 外形尺寸： 長*寬*高：1200 mm *280mm *960 mm

　　2.箱體材質： 1.0mm 厚 SUS304

　　3.設備重量： 約 44Kg

　　4.擺桿材料： SUS304

　　5. 通道寬： ≤1100mm

　　6. 環境溫度： -20 度~70 度

　　7. 工作環境： 室內室外(室外加裝雨棚)

　　8. 立柱膠殼： 70*60*15mm≤讀卡器允許尺寸≤120*80*23mm(長*寬*高)

　　◆ 技術參數

　　1. 輸入電壓： 100V~240V

　　2.驅動電壓： 24V

　　3.設備功率： 35W

　　4.響應時間： 0.2S

　　5.通行速度： 常開 50 人/分;常閉 35 人/分

　　6.通訊接口： RS485

　　7.通訊距離： 小于 1200m

　　8.開閘信號輸入： 干接點

　　9.開關門時間： 小于 1S

　　◆功能及特點

　　1.具有故障自檢和報警提示功能，方便用戶維護及使用;

　　2.可設置雙向刷卡，進刷卡出感應開門等多種通行模式;

　　3.防沖功能，在沒有接收到開閘信號時，閘門自動鎖死;

　　4.非法闖入、尾隨聲光報警;

　　5.紅外防夾功能，在閘門復位的過程中紅外檢測到人在通道中，閘門會自動回到打開狀態;

　　6.具有自動復位功能，開閘后，在規定的時間內未通行時，系統將自動取消用戶的此次通行的權限，復位時間為 5S～25S 可調(默認時間為 5S);

　　7.統一標準的外接端口，可與多種門禁設備連接，并可通過管理計算機實現遠程控制與管理;

　　8.斷電后通道自動常開(符合消防要求)，上電自動閉合;

　　9.整個系統運行平穩、噪音小;

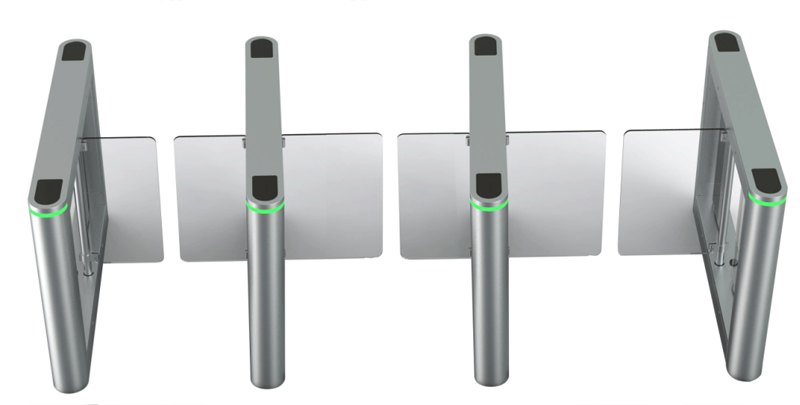

　　3、速通門

　　單、雙機芯款(室內、室外使用)：

　　產品全系關鍵詞(特別優點)：整機一米五長、直流無刷系列、SUS304不銹鋼機箱1.2mm\刨槽、拉絲\數字型機芯。防撞擺閘;霍爾數字定位，遇阻返回，臥式機芯;亞克力擺臂;適合戶外;

　　門體材料：高強度聚碳酸酯材質(亞克力)

　　通道寬說明：550-1000mm

　　狀態說明：機箱兩側設置LED指示燈(顯示藍、紅、綠三種狀態)

　　◆其他電氣參數：

　　材料：周身采用SUS304拉絲不銹鋼材，1.2mm;

　　電源電壓：220VAC±10%/15%，50HZ±4%;

　　驅動電機：直流電機　 DC24V;

　　驅動方式：數字方式;

　　紅外數量：4對

　　工作環境：-25℃～+75℃;

　　通行速度：30-35人/分鐘;

　　平均無故障次數：350萬次;

　　相對溫度：5%--90% 無結露;

　　防水防塵等級達到IP24以上;

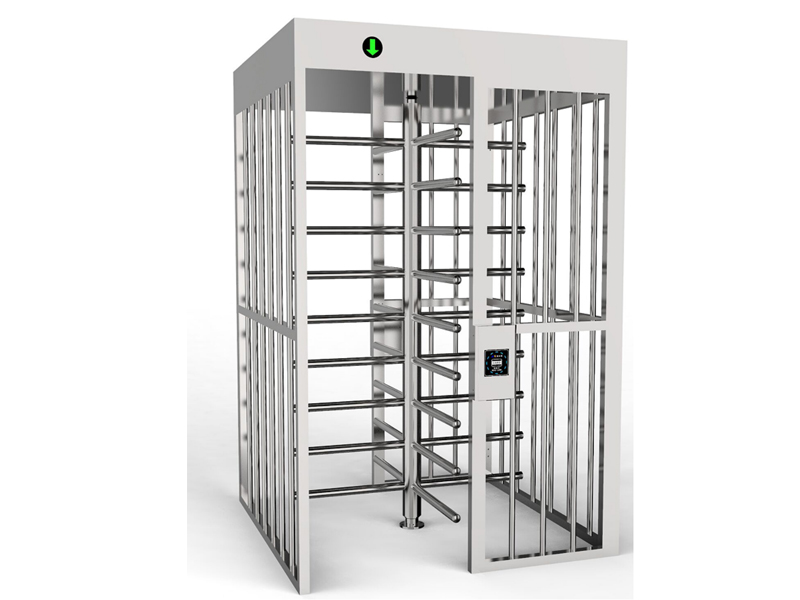

　　4、全高閘

　　◆功能特點

　　1)采用了獨特的不完全齒輪傳動系統，使閘機在零位鎖定、解鎖更加準確、可靠。

　　2)整個系統運行平穩、噪音小。

　　3)具有多種工作模式可供選擇，即可雙向讀卡，也可一邊讀卡、另一方向禁行，一邊讀卡、另一方向自由通行，且閘機工作模式可通過主板菜單進行設定。

　　4)具有斷電落桿，通電手動上桿功能。

　　5)具有掉電落桿功能，以滿足用戶的特殊需求及消防安全要求。

　　6)具有統一、標準的對外電氣接口，可與各種具備開關量信號輸出的門禁設備兼容使用，便于系統集成。

　　7)具有明確的通行方向指示功能，以直觀的LED燈提示通行者，是否可以通行還是禁止通行。

　　8)具有讀卡帶記憶和不帶記憶功能，且用戶可根據自己的需要通過主板按鍵進行設定。

　　9)具有自動復位功能。當讀卡后，通行者在規定的時間內未通行時，系統將自動取消通行者的本次通行權限，且限制的通行時間可由管理人員自行設定。

　　◆主要技術參數

　　1)電源電壓：AC220V±10V ，50Hz

　　2)工作環境溫度：-15℃ ～ 60℃

　　3)相對濕度：小于95%，不凝露

　　4)最大通道寬：600mm、輥長510mm

　　5)通行速度：40人/分鐘(IC卡)

　　6)輸入接口： +12V電平信號或脈寬>100ms的DC12V 脈沖信號,驅動電流>10mA

　　三、售后服務

　　一、維修服務

　　1、當有故障時，我公司有專業的售后技術人員接聽電話，并提出解決方案協助解決好問題。

　　2、系統自出廠之日起，保修期1年，終身維護。

　　3、免費維修期內人為或自然災害引起的故障或損壞，僅收取維修成本費。

　　4、免費維修期以外的維修服務僅收取維修成本費。

　　二、以下情況不屬保修范圍

　　1、因不正常操作及人為或自然災害而引起的損壞。

　　2、自行拆卸改換機內任何部分(如：線路、零件)后造成損壞。

　　3、非我方指定的專業技術人員指導安裝而引起的故障。

　　產品更新升級服務

　　產品在保修期內，提供產品軟件免費在線升級服務，使用戶的系統處于最先進的水平和最完善的狀態。
